熔化极电弧与熔滴过渡
在熔化极也孤焊中，焊条或焊丝金属被电弧不断熔化形 成熔滴，过渡到熔池中，这一过程叫做熔滴过渡。熔滴过渡 时弧长会改变，某些过渡的金属熔滴甚至会造成电弧短路。
手弧焊时，每秒钟过渡的金属熔滴数约为20?30濟， 可见由于金属熔滴过渡引起的弧长变化是极快的。因此，在 焊接过程中电孤电流和电弧电压都不断地发生变化，每次变 化的时间都非常短，约为百分之几秒。

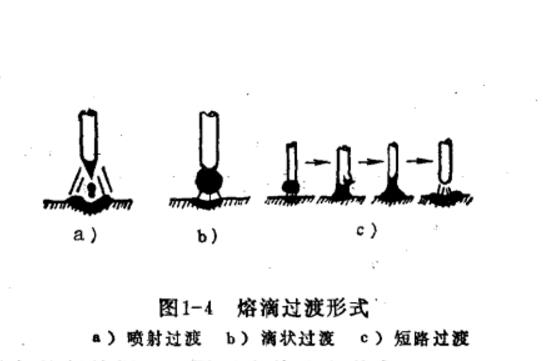

对非脉冲电弧焊来说，金属熔滴的过渡形式大致可分为三种，即喷射过渡、滴状过渡和短路过渡，如图1-4所示₀
图1-4中的a)和b)，都是在焊丝或焊条端部形成熔滴， 通过电孤向熔池过渡为小顆粒的喷射过渡，如富氩气氛中的大电流熔化极气体保护焊和细丝大电流埋孤焊，即出 现这种过渡形式；b为大親粒的滴状过渡，如一般手工电孤 焊、埋孤焊、小电流熔化极惰性气体保护焊及大电流粗丝二。


氧化碳气体保护焊，即属于这种过渡形式。
图1-4c〉则与a、b)不同，弧隙短路与电孤燃烧交替发 生。短路桥中断后，熔滴向熔池过渡，然后电弧复燃，又熔 化焊丝(焊条〉金属，形成熔滴与母材短路，这样循环交替地 进行。如碱性焊条直流反接短弧焊、200安以下小电流低电 压的二氧化碳焊和熔化极惰性气体保护焊，均属于这种过 渡。这种过渡的熔池温度较低，适用于薄板焊接或立焊等全位置焊接。
熔滴过渡并非完全靠它自身的重力作用落入熔池，而主 要靠电磁收缩效应(亦即焊接电流磁场的径向收缩力〉，促使 熔融的焊条或焊丝金厲克服其自身的表面张力，很快形成熔 滴并向熔池过渡。
这种电磁收缩力与焊接电流的平方成正比。如果电流过 小，电磁收缩力小，过渡即不稳定。例如小电流熔化极惰性 气体保护焊，熔滴就不能呈小颗粒过渡，只能大颗粒过渡_。 为使熔滴过渡稳定，应根据焊丝(焊条〉直径，选抒焊接电 流。
熔滴过渡还与极性有关，正接（即工件接正，电极接负）时，电磁收缩效应差I同时，质量较大的正离子撞击负极， 也会妨碍熔滴过渡，故一般采用反极性接法。
短路过渡的焊接中，短路桥爆断，电弧复燃，也是由于电 磁收缩力的作用。假使在短路时电流的增长速度不恰当，焊 接过程就不稳定，所以耍求焊接电源要有良好的动特性，即 应有适当的电感。

上一篇：焊接电弧的动特性

下一篇：交流电弧与直流电弧
