焊接接头的基本类型有哪几种?

发布时间: 2019-10-21作者：baile100浏览量：

答:由于焊件的厚度、结构的形状及使用条件的不同，焊接接头形式也不同。根据GB337582标准规定，焊接接头的基本类型有：对接接头、T形接头、角接接头、搭接接头、十字接头、端接接头、套管接头、卷边接头、锁底接头、塞焊及槽焊搭接接头等几种。其中，对接接头、搭接接头、角接接头、T形接头较常用，如图1-2所示。

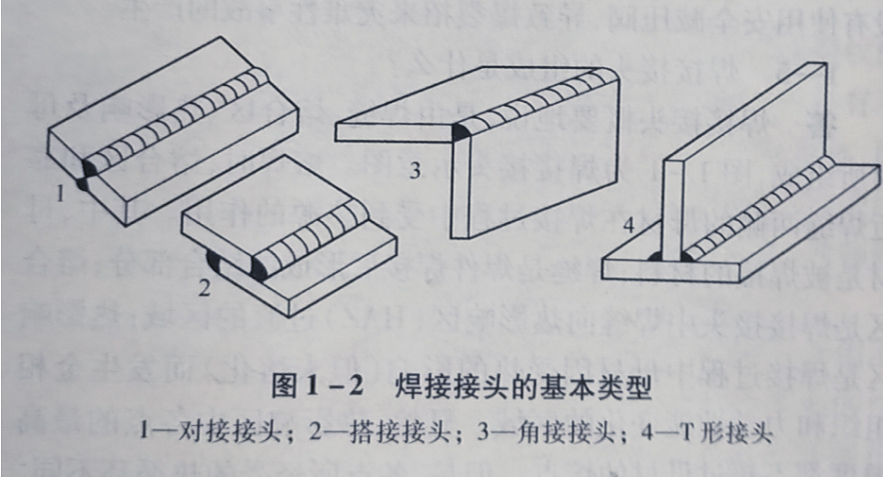

图1-2焊接接头的基本类型
1一对接接头；2一搭接接头；3—角接接头；4-T形接头

(1)对接接头对接接头是在焊接结构中采用最多的种接头类型。根据焊件厚度和坡口准备的不同，对接接头一般有1形坡口、V形坡口、双V形坡口、单U形坡口、带钝边的双U形坡口及J形坡口等数种形式。
(2)搭接接头搭接接头根据其结构形式和对强度的不同要求，可分为I形坡口、圆孔内塞焊及长孔内角焊接头三种形式。
1形坡口的搭接接头，一般用于12mm以下的钢板，其重叠部分为3-5倍板厚，并采用双面焊接。这种接头的装配要求不高，易于装配，但承载能力低，尤其是疲劳强度更低，所以只用在不重要的焊接结构中。
当遇到重叠钢板的面积较大时，为了保证结构的强度，可根据需要分别选用圆孔内塞焊和长孔内角焊的接头形式。这两种形式特别适合于被焊结构狭小处，以及密闭的焊接结构，圆孔和长孔的大小及数量要根据板厚与对结构的强度要求而定。
(3)角接接头角接接头一般用于不重要的焊接结构中。根据焊件厚度和坡口准备的不同，角接接头可分为I形坡口、单边V形坡口、V形坡口及双单边V形坡口四种形式。开坡口的角接接头在一般的钢结构中较少采用。
(4)T形接头T形接头在焊接结构中被广泛地采用，尤其在船厂的船体结构中，约有70%的焊缝是这种接头形式。按照焊件厚度和坡口准备的不同，T形接头常用I形坡口，单边V形坡口、双单边Ⅴ形坡口及带钝边双J形坡口四种形式。
T形接头作为一般联系焊缝，钢板厚度在2~30mm时，可釆用I形坡口，它不需要较精确的坡口准备。若T形接头的焊缝要求承受载荷，则应按照钢板厚度和对结构强度的要求，可分别选用单边V形坡口、双单边V形坡口或带钝边双J形等坡口形式，使接头为全焊透焊缝，保证T形接头的强度。
