欢迎来到东莞德培焊工实战培训学校官网！

气焊的常用工艺有哪些？

发布时间: 2019-11-04作者：baile100浏览量：

气焊的常用工艺有哪些？

答：气焊在工程生产中已很少使用，只在修理中无法进行TG焊或焊条电弧焊时才使用，且大部为管道对接，确保水压试验时不漏水。具体工艺如下：

(1)焊丝的选择对一般常压管道气焊，可选用H08和Ho8A等低碳钢焊丝，也可将低碳钢焊条除净药皮作为焊丝。中、高压管道气焊时，应选用优质或强度较高的低碳钢焊丝，如H08Mn、Ho8MnA、H5Mn等，也可采用某些低合金钢焊丝，例如电站锅炉的20G低碳钢管气焊，若采用HO8CrMo焊丝，比用H08A焊丝焊接的焊缝合格率高。

(2)坡口形式及尺寸一般技术要求较高的小径管对接当壁厚小于2.5mm时，可不开坡口；壁厚大于2.5mm时为确保全焊透，并能达到单面焊双面成形，须将管端开成60°-80°的V形坡口。不同管壁厚度相对应的坡口形式及尺寸见表3-34。

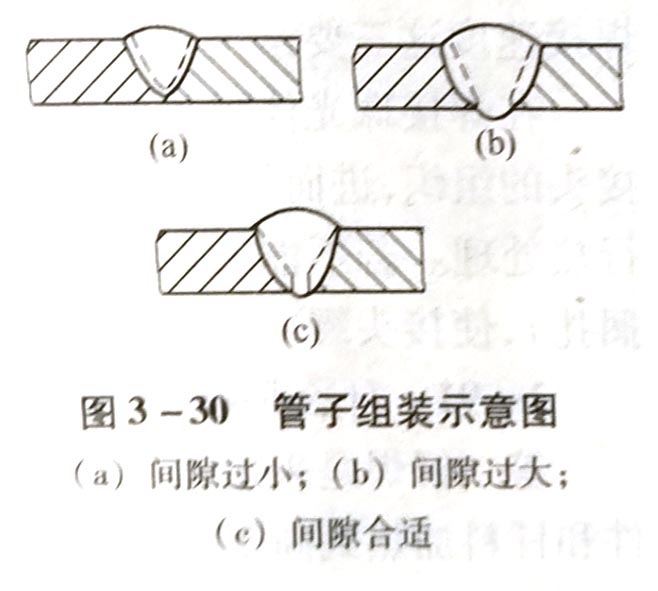

(3)组装及定位焊受 (b)压管道在焊前组装时，一定要确保所选定的装配间隙，详见表3-34,并且使间隙均 (c)致。若装配间隙过小，图3-30管子组装示意图打底焊缝不易焊透，如图()间隙过小；(b)间隙过大3-30所示，会降低接头的 (c)间隙合适强度。若间隙过大，打底焊容易使管子内壁产生焊瘤，甚至烧穿，如图3-30b所示。所以必须确保如图3-30c所示的情况

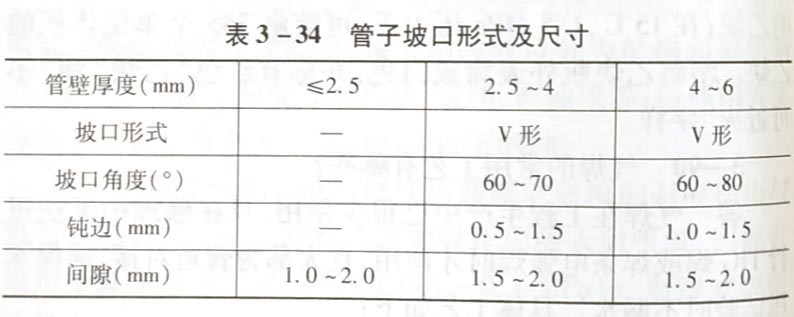

表3-34管子坡口形式及尺寸
管壁厚度(mm) ≤2.5 2.5~4 4~6
坡口形式 V形 V形
坡口角度(°) 60~70 60~80
钝边(mm) 0.5~1.5 1.0~1.5
间隙(mm) 1.0~2.0 1.5-2.0 1.5-2.0

管子定位焊时，应根据管子直径大小来确定施焊位置。直径不超过50mm的管子，只需定位焊两处，位置在时钟10点与2点处，从时钟6点处始焊。管径在50~108mm的管子，均布三点定位，始焊处以焊接位置而定。定位焊时，火焰能率应比一般正常气焊时大些，定位焊时应与正式施焊一样确保根部焊透。若发现定位焊缝有气孔裂纹、焊瘤、未焊透等缺陷，应将其铲除后再进行定位焊。

(4)工艺参数的选择其中焊丝直径、火焰能率、焊嘴倾角、焊接速度应根据焊工的操作技能、焊件所处的位置、焊件材质等各要素由焊工自行选定。其中火焰能率、焊嘴倾角、焊接速度这三要素是相互牵连的。在焊接珠光体耐热钢管后，为消除焊接应力和改善焊接接头的组织，进而提高接头的综合力学性能，应将接头及时进行热处理。若不能及时进行，应采用保温措施(如用石棉绳捆扎),使接头缓冷，而后再进行热处理。

微信二维码
