焊缝代号表示什么含义?
发布时间: 2019-10-21作者：baile100浏览量：

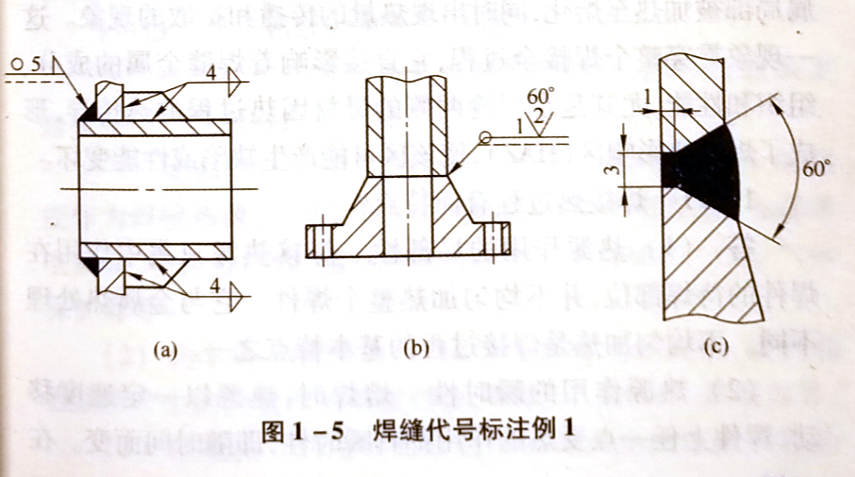

答:如图1-5a所示：中○表示工件的圆周方向为角焊缝，其焊脚高度K1与K2为5mm,焊缝在箭头一侧。
图1-5b的代号≌ 为对接焊缝，坡口角度为60°(单边V形坡口各30°),根部间隙为2mm,钝边为Imm。其详图如图1-5c所示。

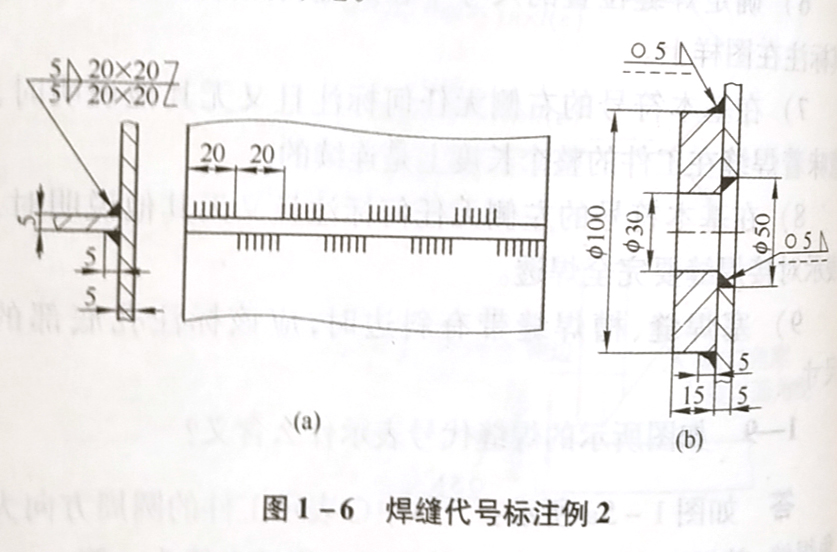

图1-6a为双面断续角焊缝。图1-6b中两处焊缝均为 环绕工件周围的角焊缝。
补张
图1-5b的代号≌ 为对接焊缝，坡口角度为60°(单边V形坡口各30°),根部间隙为2mm,钝边为Imm。其详图如图1-5c所示。
图1-6a为双面断续角焊缝。图1-6b中两处焊缝均为 环绕工件周围的角焊缝。
