焊接位置有哪几种,焊接位置分类,焊接位置的分类与术语
焊接位置是根据焊缝倾角和焊缝转角来定义的。焊缝倾角是指焊缝轴线与水平面之间的夹角,如图1-24。焊缝转角是指通过焊缝轴线的垂直面与坡口的二等分面之间的夹角,如图1-21。根据焊缝倾角和 焊缝转角的不同,焊接位置可分为平焊、横焊、立焊、仰 焊四种基本形式,见表1-19
表1-19 焊接位置
焊接位置是根据焊缝倾角和焊缝转角来定义的。焊缝倾角是指焊缝轴线与水平面之间的夹角,如图1-24。焊缝转角是指通过焊缝轴线的垂直面与坡口的二等分面之间的夹角,如图1-21。根据焊缝倾角和 焊缝转角的不同,焊接位置可分为平焊、横焊、立焊、仰 焊四种基本形式,见表1-19
表1-19 焊接位置
| 序号 | 名词术语 | 说明 |
| 1 | 平焊 | 在平焊位置进行的焊接称为平焊 |

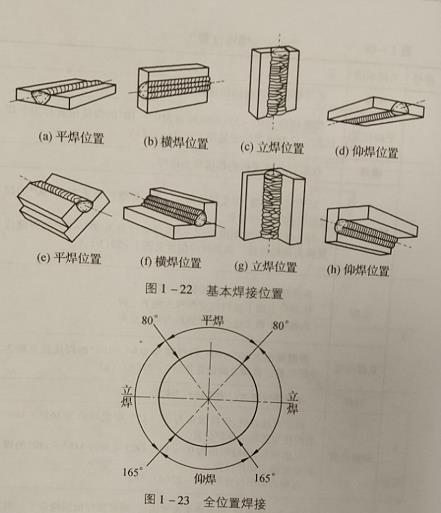

| 平焊位置 | 缝倾角为0°-5°、焊缝转角为0°-10的焊接位置称为平焊典型横焊位置见图1-22(a)、(e) | |
| 2 | 横焊 | 在横焊位置进行的焊接称为横焊 |
| 横焊位置 | 对于对接焊缝,焊接倾角为0°-5°、焊缝转角为70°-90°的焊接位置称为横焊位置，对于角接,焊缝倾角为0°~5°、焊缝转角为30°~55°的焊缝位位置。置称为横焊位置。典型平焊位置见图1-22(a)、(e) | |
| 3 | 立焊 | 在立焊位置进行的焊接称为立焊 热源自上而下进行的立焊称为向下立焊 热源自下而上进行的立焊称为向上立焊 |
| 立焊位置 | 焊缝倾角为80°~90°焊缝转角为0°~180°的焊接位置称为立焊位置。典型立焊位置见图1-22(c)、(g) | |
| 4 | 仰焊 | 在仰焊位置进行的焊接称为仰焊 |
| 仰焊位置 | 对于对接焊缝,焊接倾角为0°~15°、焊缝转角为165°~180°的焊接位置称为仰焊位置对于角接,焊缝倾角为0°~15°、焊缝转角为15-180°的焊接位置称为仰焊位置 典型的仰焊位置见图1-22(d)、(h) | |
| 5 | 全位焊接 | 管子对接焊时,如果管子水平固定,则需要焊枪围绕管子一周 5全位焊接进行焊接,焊接过程中包含平焊、立焊、仰焊三种焊接位置,见图 1-23,因此称为全位置焊接 |
