电弧的温度分布
发布时间: 2019-01-18作者：baile100浏览量：
电弧的温度分布
(1)轴向温度分布是指弧柱的温度较高而两个极区的温度 较低,如图1-6。这是因为两个极区的产热量高,但受到电极熔 点和沸点及导电能力的限制,其温度一般不超过电极的沸点,而且 阳极的温度通常与阴极的温度有所不同,见表1-8?；≈蛎挥?nbsp; 此限制,根据电极材料、气体介质、电流大小的不同,自由电弧的温 度一般在5000~30000K之间,而压缩电弧则在24000~50000K 之间。
表1-8 阴极与阳极的温度
实际焊接电弧的两个电极尺寸不相同,焊件大而焊丝或钨极小,弧柱的轴向温度分布不像图1-6那样,而是靠近焊丝或钨极一端温度高,而靠近焊件一端的温度低,因此焊丝一端的熔滴温度总是比熔池温度高。
(2)径向温度分布

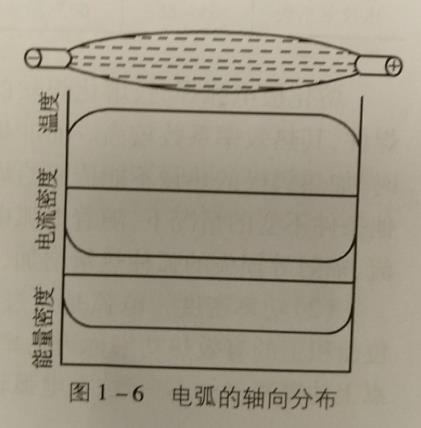

图1-6电弧的轴向分布
电弧中心部位温度最高,从中心往周边温度逐渐降低,如图1-7。

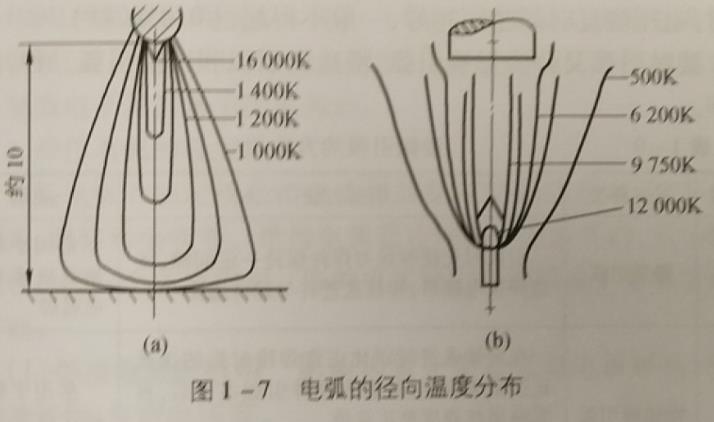

图1-7电弧的径向温度分布
(1)轴向温度分布是指弧柱的温度较高而两个极区的温度 较低,如图1-6。这是因为两个极区的产热量高,但受到电极熔 点和沸点及导电能力的限制,其温度一般不超过电极的沸点,而且 阳极的温度通常与阴极的温度有所不同,见表1-8?；≈蛎挥?nbsp; 此限制,根据电极材料、气体介质、电流大小的不同,自由电弧的温 度一般在5000~30000K之间,而压缩电弧则在24000~50000K 之间。
表1-8 阴极与阳极的温度
| 焊接方法 | 手工电弧焊 | 钨极氩弧焊 | 熔化极氩弧焊 | CO2气体?；ず?/span> | 埋弧自动焊 |
| 温度比较 | 阳极温度>阴极温度 | 阴极温度>阳极温度 | |||
(2)径向温度分布
图1-6电弧的轴向分布
电弧中心部位温度最高,从中心往周边温度逐渐降低,如图1-7。
图1-7电弧的径向温度分布
