电弧的静特性曲线和什么有关系？
发布时间: 2019-01-18作者：baile100浏览量：
电弧的静特性曲线和什么有关系？
在电极材料、气体介质和弧长一定的情况下,电弧稳定燃烧时,焊接电流和电弧电压之间的关系曲线,称为电弧的静特性,也称为伏安特性,用Ua= f(Ia)表示,如图1-5

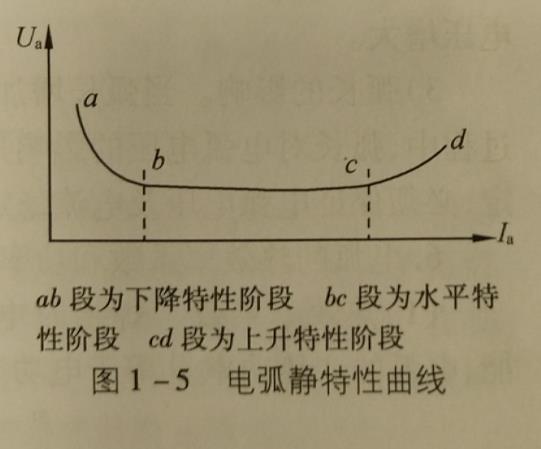

图1-5电弧静特性曲线
图中所示的电弧静特性曲线分为3个部分。
1)ab段的电流较小时,电弧静特性表现为下降特性,即随着电流的增加而电压减小
2)bc段的电流稍大时,随着焊接电流的增加,电弧电压值基本不变,表现为水平特性。
3)cd段的电流更大时,电弧电压随焊接电流的增加而增加,电弧静特性表现为上升特性。
电弧电压取决于弧长。当弧长增加时,电弧静特性曲线上移;当弧长缩短时,电弧静特性曲线下移。不同的焊接方法使用电弧静特性的不同区段,小电流钨极氩弧焊、微束等离子弧焊以及脉冲钨极氩弧焊等,通常工作在电弧静特性的下降区段。粗丝CO2气体保护焊则工作在电弧静特性的水平区段。细丝CO2气体保护焊、大电流MG焊、等离子弧焊等,通常工作在电弧静特性的上升区段。
在电极材料、气体介质和弧长一定的情况下,电弧稳定燃烧时,焊接电流和电弧电压之间的关系曲线,称为电弧的静特性,也称为伏安特性,用Ua= f(Ia)表示,如图1-5
图1-5电弧静特性曲线
图中所示的电弧静特性曲线分为3个部分。
1)ab段的电流较小时,电弧静特性表现为下降特性,即随着电流的增加而电压减小
2)bc段的电流稍大时,随着焊接电流的增加,电弧电压值基本不变,表现为水平特性。
3)cd段的电流更大时,电弧电压随焊接电流的增加而增加,电弧静特性表现为上升特性。
电弧电压取决于弧长。当弧长增加时,电弧静特性曲线上移;当弧长缩短时,电弧静特性曲线下移。不同的焊接方法使用电弧静特性的不同区段,小电流钨极氩弧焊、微束等离子弧焊以及脉冲钨极氩弧焊等,通常工作在电弧静特性的下降区段。粗丝CO2气体保护焊则工作在电弧静特性的水平区段。细丝CO2气体保护焊、大电流MG焊、等离子弧焊等,通常工作在电弧静特性的上升区段。
