压力容器主要由哪几部分构成?
发布时间: 2019-03-03作者：baile100浏览量：
压力容器一般构造有:筒体、封头、法兰、密封元件、开孔与接管以及支座等六大部分构成外壳。对于贮存容器,外壳即为容器;而反应、换热、分离等容器还需装入工艺所需内件才能构成完整的容器。如图1-1所示。

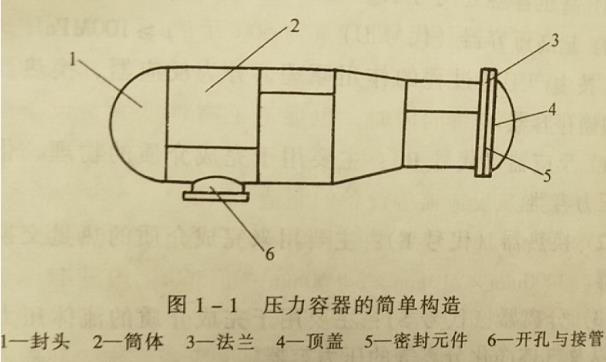

图1-1 压力容器的简单构造
1一封头2一筒体3一法兰4一顶盖5一密封元件6开孔与接管
筒体:储存或完成化学反应所需的压力空间。圆形筒体可分为整体式(容器壁在厚度方向是由一连续完整的材料构成,
即所谓单层筒体;中低压容器由于壁厚较薄,多为整体式)和组 合式(容器壁是由两层或两层以上的材料构成,如多层包扎、多 层热套、多层绕板等)两种。
2.封头:当容器组装后不需开启(无内件或不需更换内件) 以保证容器的密封,但对需检修和更换内件的容器,封头和简体 连接应为可拆式,这时通常称为顶盖,其顶盖和筒体之间还要有 一个密封结构。常压和中、低压容器可用平盖封头。高压容器不 允许使用平盖(因其受力状态较恶劣),只能用球形、椭球形和锥形封头。
3.法兰:法兰是容器及管道连接的重要部件,通过螺栓和 垫片的连接与密封,以保持系统不致泄漏。
4.密封元件:置于筒体与封头或两法兰接触面之间,借助螺栓等连接件压紧,使容器内的液体或气体不致泄漏。
5开孔与接管:为检查和工艺要求而开设的孔或接管。如人孔、进出料口、安装压力表、安全阀等的管孔。
