欢迎来到东莞德培焊工实战培训学校官网！

焊前准备工作有哪些，低碳铜、不锈钢、铝及铝合金焊缝颜色鉴别方法

发布时间: 2019-01-25作者：baile100浏览量：

焊前准备工作有哪些，低碳铜、不锈钢、铝及铝合金焊缝颜色鉴别方法
焊前准备
1.接头及坡口形式
接头和坡口形式一般是根据被焊件料、板厚及工艺要求等确定的。钨极氩弧焊所采用的接头形式有对接、搭接、角接、T形接头四种基本形式,如图2-8
焊前准备工作有哪些，低碳铜、不锈钢、铝及铝合金焊缝颜色鉴别方法

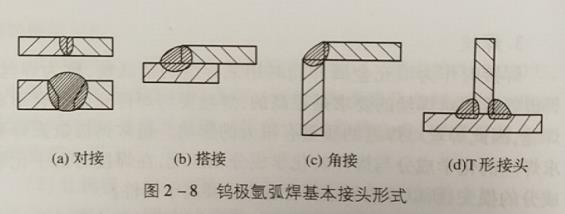

图2-8钨极氢弧焊基本接头形式
厚度小于或等于3mm的碳钢、低合金钢、不锈钢、铝及铝合金的对接接头,以及厚度小于或等于2.5mm的高镍合金,一般开1形坡口,如图2-9(a);厚度在6-12mm的上述材料可开V形坡口和Y形坡口,如图2-9(b)、(c)。V形坡口角度要求碳钢、低金钢和不锈钢的坡口角度为60°,高镍合金为80°,用交流电焊铝及铝合金时通常为90°。板厚大于12mm时,可采用双Y形坡口的双面焊接,如图2-9(d)。
焊前准备工作有哪些，低碳铜、不锈钢、铝及铝合金焊缝颜色鉴别方法

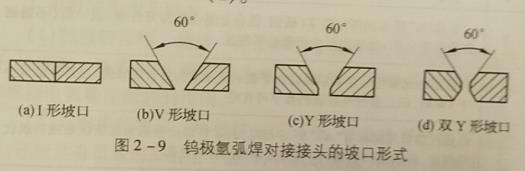

图2-9钨极氫弧焊对接接头的坡口形式
2.焊前清理
由于钨极氩弧焊采用惰性气体保护,而惰性气体既无氧化性也无还原性,所以焊接时对油污、水分等比较敏感。这要求焊前必须对焊丝、焊件坡口及坡口两侧20mm范围内的油污、水分等进行清理。常用的焊前清理有化学清理、机械清理和化学一机械联合清理。
(1)化学清理化学清理是利用化学反应的方法去除焊件或焊丝表面的油污水分等杂质。不同的材料,所用的清洗剂和清洗方法都不相同。例如,铝及其合金可用有机溶剂汽油、丙酮、三氯乙烯等清理,镁合金应先将其放入20%-25%的硝酸水溶液中进行表面腐蚀1~2min,然后再放入70-90℃的热水中清洗后吹干。
(2)机械清理可用不锈钢丝刷清理焊缝区,对于钢焊件还可使用砂布轮打磨,对铝等软合金材料也可用刮刀清理氧化膜
(3)化学一机械清理清理时,先用化学清理法清理,焊前再对焊接部位进行机械清理。这种联合清理的方法适用于质量要求较高的焊件。
3.气体保护效果的鉴别鉴别气体保护效果的方法有试验法和颜色观察法。
(1)试验法在待焊金属材料的试验板上引燃电弧,并按选定的焊接参数保持电弧燃烧5~10s后熄灭,然后检查熔化焊点有无明显光亮的圆圈,圆圈越大越清晰,保护效果越好。
(2)颜色观察法是根据试焊或正式焊接焊缝的颜色鉴别保护效果。其鉴别方法见表2-4、表2-5和表2-6。

表2-4 低碳钢焊缝颜色鉴别法
