对接接头的工作应力分布情况如何?
发布时间: 2019-11-06作者：baile100浏览量：
对接接头的工作应力分布情况如何?

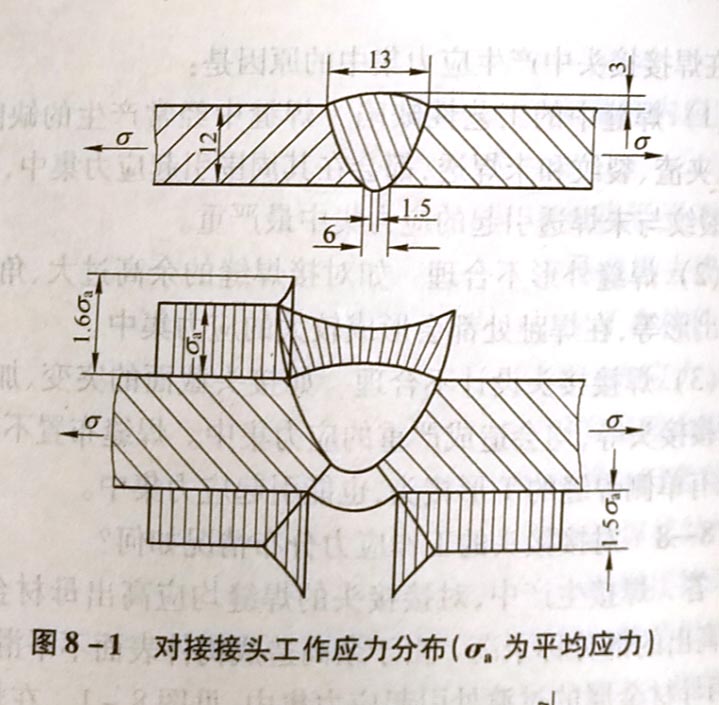

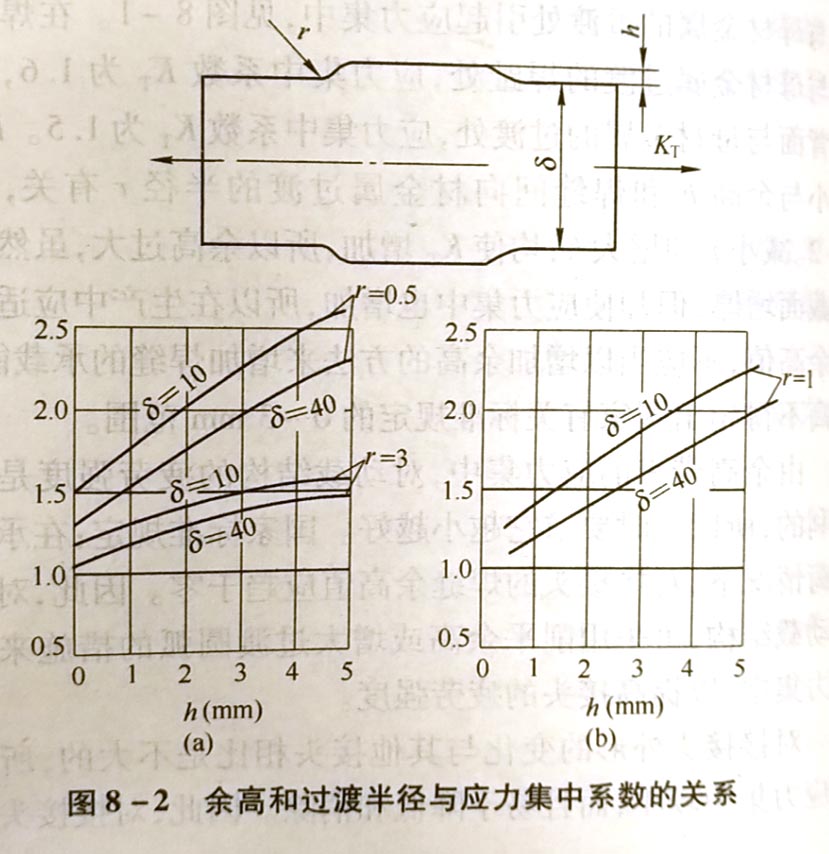

答：焊接生产中，对接接头的焊缝均应高出母材金属板面，高出的部分称余高。由于余高造成构件表面不平滑，在焊缝与母材金属的过渡处引起应力集中，见图8-1。在焊缝余高与母材金属过渡的焊趾处，应力集中系数K为16,在焊缝背面与母材金属的过渡处，应力集中系数K1为1.5。Kr的大小与余高h和焊缝间向材金属过渡的半径r有关，见图8-2。减小r和增大h,均使K增加，所以余高过大，虽然使焊缝截面增厚，但却使应力集中也增加，所以在生产中应适当控制余高值，不应当以增加余高的方法来增加焊缝的承载能力。余高不得超出国家有关标准规定的0~3mm范围。
由余高带来的应力集中，对动载结构的疲劳强度是十分不利的，所以此时要求它越小越好。国家标准规定：在承受动载荷情况下，对接接头的焊缝余高值应趋于零。因此，对重要的动载结构，可采用削平余高或增大过渡圆弧的措施来降低应力集中，以提高接头的疲劳强度。
对接接头外形的变化与其他接头相比是不大的，所以它 的应力集中较小，而且易于降低和消除。因此，对接接头是最
好的接头形式，不但静载可靠，而且疲劳强度也较高。
答：焊接生产中，对接接头的焊缝均应高出母材金属板面，高出的部分称余高。由于余高造成构件表面不平滑，在焊缝与母材金属的过渡处引起应力集中，见图8-1。在焊缝余高与母材金属过渡的焊趾处，应力集中系数K为16,在焊缝背面与母材金属的过渡处，应力集中系数K1为1.5。Kr的大小与余高h和焊缝间向材金属过渡的半径r有关，见图8-2。减小r和增大h,均使K增加，所以余高过大，虽然使焊缝截面增厚，但却使应力集中也增加，所以在生产中应适当控制余高值，不应当以增加余高的方法来增加焊缝的承载能力。余高不得超出国家有关标准规定的0~3mm范围。
由余高带来的应力集中，对动载结构的疲劳强度是十分不利的，所以此时要求它越小越好。国家标准规定：在承受动载荷情况下，对接接头的焊缝余高值应趋于零。因此，对重要的动载结构，可采用削平余高或增大过渡圆弧的措施来降低应力集中，以提高接头的疲劳强度。
对接接头外形的变化与其他接头相比是不大的，所以它 的应力集中较小，而且易于降低和消除。因此，对接接头是最
好的接头形式，不但静载可靠，而且疲劳强度也较高。
