奥氏体不锈钢与铁素体钢焊接的焊接特性是什么?
发布时间: 2019-11-06作者：baile100浏览量：
奥氏体不锈钢与铁素体钢焊接的焊接特性是什么?
答在低温设备中常用铁素体钢，其牌号有09Mn2V(-70℃)、06MnNb(-90℃)、N19(-196℃)等，经常要将其 与1Crl8NT钢进行焊接。这类异种钢焊接时的主要特征 是焊接接头中碳的迁移和合金元素的扩散易导致焊缝熔合线 低温冲击韧度的下降并产生裂纹。
(1)脱碳带奥氏体钢焊缝中含有一定量的钛，钛是强 烈碳化物形成元素，与铁素体钢中碳的亲和力很大，从而使铁 素体钢中的碳向焊缝一侧迁移，使铁素体钢母材金属一侧形 成脱碳带。
(2)增碳带碳迁移的结果，在奥氏体钢焊缝一侧形成 增碳带。但在不预热进行焊接时，一般不会发生明显的增 碳带
增碳带处于铬、镍元素浓度陡降的互熔区内；脱碳带不仅 是低温冲击韧度的低值区，而且往往是裂纹的起始和延展区 带，而其宽度又为增碳带的数倍至十几倍，所以危害性最大。

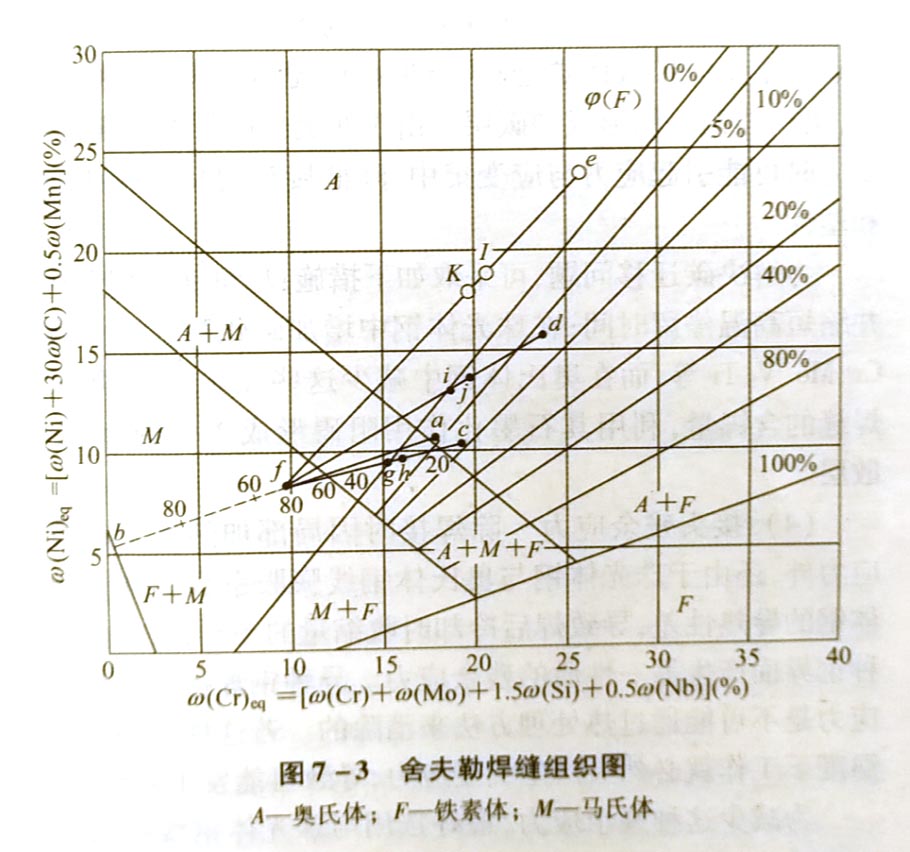

(3)合金浓度缓降通过舍夫勒焊缝(图7-3)的计 算，为使焊缝获得奥氏体+铁素体双相组织，应选择比奥氏体 不锈钢母材金属含更多铬、镍的焊接材料进行焊接。焊缝中含有较高的铬、镍元素，引起和铁素体钢母材金属铬、镍元素的浓度差，使铬、镍元素向铁素体钢一侧扩散，形成合金元素的缓降带。
(4)细粒珠光体带焊接接头经焊接退火处理后，在脱碳带和增碳带之间有一个宽度从几微米到十几微米的细粒珠 光体带，这是低碳马氏体在高温回火后的产物。该区带对焊接接头力学性能无任何不利影响。
答在低温设备中常用铁素体钢，其牌号有09Mn2V(-70℃)、06MnNb(-90℃)、N19(-196℃)等，经常要将其 与1Crl8NT钢进行焊接。这类异种钢焊接时的主要特征 是焊接接头中碳的迁移和合金元素的扩散易导致焊缝熔合线 低温冲击韧度的下降并产生裂纹。
(1)脱碳带奥氏体钢焊缝中含有一定量的钛，钛是强 烈碳化物形成元素，与铁素体钢中碳的亲和力很大，从而使铁 素体钢中的碳向焊缝一侧迁移，使铁素体钢母材金属一侧形 成脱碳带。
(2)增碳带碳迁移的结果，在奥氏体钢焊缝一侧形成 增碳带。但在不预热进行焊接时，一般不会发生明显的增 碳带
增碳带处于铬、镍元素浓度陡降的互熔区内；脱碳带不仅 是低温冲击韧度的低值区，而且往往是裂纹的起始和延展区 带，而其宽度又为增碳带的数倍至十几倍，所以危害性最大。
(3)合金浓度缓降通过舍夫勒焊缝(图7-3)的计 算，为使焊缝获得奥氏体+铁素体双相组织，应选择比奥氏体 不锈钢母材金属含更多铬、镍的焊接材料进行焊接。焊缝中含有较高的铬、镍元素，引起和铁素体钢母材金属铬、镍元素的浓度差，使铬、镍元素向铁素体钢一侧扩散，形成合金元素的缓降带。
(4)细粒珠光体带焊接接头经焊接退火处理后，在脱碳带和增碳带之间有一个宽度从几微米到十几微米的细粒珠 光体带，这是低碳马氏体在高温回火后的产物。该区带对焊接接头力学性能无任何不利影响。
热门课程
热门资讯
- 2522
- 2376
- 2374
- 2372
- 2369
- 容易闪眼睛的几种情况，电焊工如何避免2021-10-22
- 怎样快速学会调节氩弧焊的电流？2021-10-22
- 氩弧焊如何焊出不同的颜色？2021-10-22
- 氩弧焊点焊总是会有气孔怎么回事？那么2021-10-22
- 电工证焊工证复审需要多少费用？2021-10-22
- 37名电焊工无证上岗被拘留2021-10-22
- 电焊条有哪几种，电焊条的型号及作用2021-09-23
- 电工、焊工、制冷、高处作业操作证电子2019-11-17
- 不锈复合钢板的焊接工艺要素是什么?2019-11-06
